党徽与党旗相对。 为了方便起见，本文仅以旗杆左侧作为标准进行说明。 对于右侧旗杆一侧，本文中所说的左侧应改为右侧。

1 旗帜长宽比为3：2，旗帜左上四分之一处饰有党徽。

2、画出旗帜长和宽的中心线，将旗帜分成4个相等的矩形。 在左上方的矩形中画18个水平和12个垂直的小正方形。 党徽图案剪成8×8的小正方形，正方形上部与党旗顶部间隔3个间距，正方形左侧与党旗左侧间隔4个间隔。

3 旗杆套为白色。

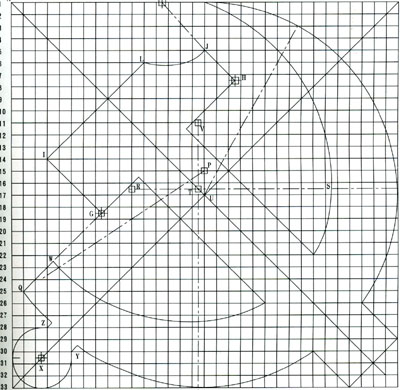

附件2：中国共产党党徽制作法律制度说明

1 将一个正方形分成 32 等份。 分割线在水平方向上编号为1至33，在垂直方向上编号为1'至33'。 画对角线 AC 和 BD。

2 锤头的绘制方法：连接E(29, 33′)和F(33, 29′)，并从E和F画一条平行线AC，形成锤柄。 从G点（8、918′、19′的中点）到H（19、207′、8′的中点）作BD的平行线，从G、H点分别作AC到I（4， 14′)、J(17, 5′)，从I点作平行线BD，以K点(13, 141′的中点)为圆心，KJ为半径，画圆弧交于L点形成锤头。

3 镰刀的画法：以M点(17, 17′)为圆心，MN(N点为17, 1′)为半径画圆弧⌒NO(O点为17, 33′) ; 以P点(17, 17′)为半径。 以15′)为圆心，PO为半径画圆弧，与HG的延长线交于Q点； 以R点（1116′和17′的中点）为圆心，RN为半径画一条圆弧，与过R点的水平线相交于S点； 以T点（16、1716′、17′的中点）为圆心，以TS为半径画圆弧，与过T点的垂线交于U点； 取V点（16、1711′的中点）为圆心，VU为半径，圆弧与HG的延长线W相交，形成镰刀。 与点BD一起，构成镰刀的手柄。

中国共产党党徽法定图案
